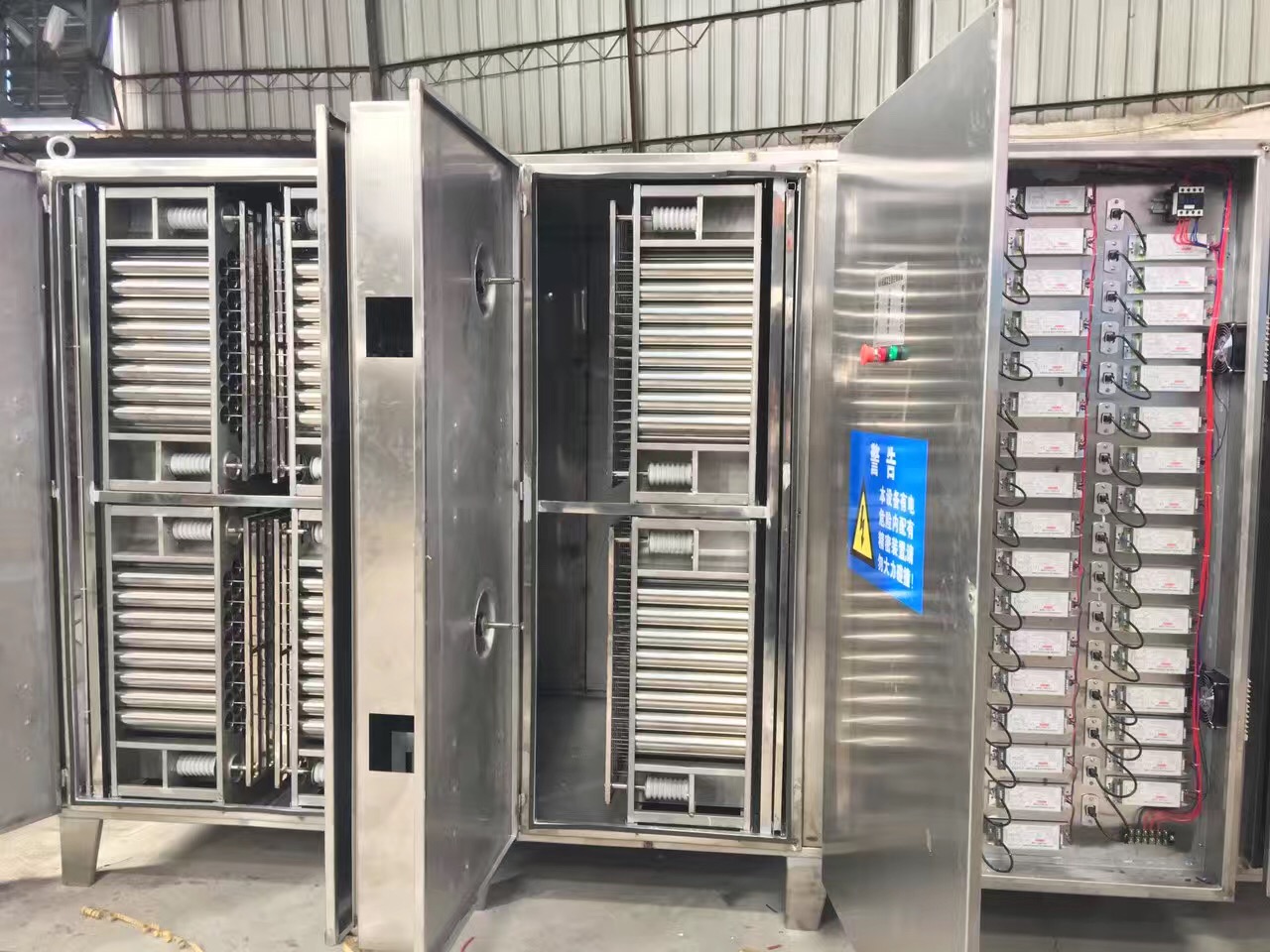

等離子凈化設備
未知,2018-10-11 10:20,次瀏覽
等離子凈化器又稱低溫等離子廢氣凈化器，在電催化總的設計概念下，分三個即***立又混成的激發系統：微波激發區、等離子激發區、極板激發區。每個激發區有它***定的功能，但在原理上有它相似的地方。
1：微波激發區
本工藝有3至9個微波激發單位，根據被處理風量的不同數量不同，微波由于它的頻率相對比較高，在納秒的時間內有效作用于被處理空間（區域），由于微波的功率相對較小，因此在激發能力上也就是說電子的獲能躍遷能力上有限，本設計只是把微波作為初頻激發源，在處理過程中作為一種預激發能。由于微波的預激功能，極***的提高等離子體區，極板區的激發能力和處理效果，由于微波技術的運用，本工藝在同類設備的比較中顯得設備精煉而效果***越。
2：低溫等離子體激發
本工藝有40支至240支充有***殊氣體的無極管組成的低溫等離子體激發區，低溫等離子體區是工藝的核心技術，***外諸多科研機構室稱在常壓下實現低溫等離子體。從***量的試驗分析，常壓低溫等離子體要在工業中應用存在的困難仍舊很***，本工藝借助低氣壓的無極燈作為低溫等離子體的激發體，***限度地在無極管區實現低溫等離子體區，由于低溫等離子體在能量躍遷過程中具有極強的能量平衡性，在粒子撞擊中失能極少，所以低溫等離子體作為原子激發是***理想的一種能。在實踐應用中，***的科題在于低氣壓究竟是多少帕？管內充什么樣的氣體***有經濟價值？這沒有理論模型可言，只有通過實踐、實驗、分析。
極板區
根據被處理氣體的流量，極板間的電壓分12KV、16KV至42KV，極板間加以足夠高的電壓，在引風的作用下，極區由于負壓的作用，按照法拉***暗區理論、光致電離理論、自由離理論，在常壓或接近常壓的條件下有相當概率的粒子可能實現低溫等離子體。
根據三類的功能區，集中的目的是實現低溫等離子體，由于理論和實際使用條件上的區別，單一的方法獲得低溫等離子體，從功率上，外部條件上都存在差距。本工藝集三種技術與一體，經山東、江蘇、浙江三地多家醫藥、化工企業的實地測試，原廢氣的去除率非常理想，根據尼普公司的測試，高濃度廢氣去除率可達84%以上。
電催化氧化工藝集低溫等離子體、微波放電、極板放電與一體，在實際使用中實現廢氣的有效處理是極為復雜的過程，整個過程在不到1秒的時間內完成。從理論到模型都能探究到相關的機理，通過三種方式的集中放電，廢氣分子從低能的E,在千分之一秒的時間內躍遷到足以使其電離的Em級，廢氣分子鍵充分?jǐn)嗔?，在雪崩式的撞擊中斷裂后的粒子由于質量更小，被進一步躍遷，與反應堆內的氧離子氫氧根離子發生反應，生成無***無味的CO2、H2O以及其它高價化合物。同時由于反應堆內臭氧以及紫外線的作用，徹底去除不同范疇的廢氣化合物，實地較為廣譜的去除空間。
凈化機理
等離子體化學反應過程中，等離子體傳遞化學能量的反應過程中能量的傳遞***致如下：
(1) 電場+電子→高能電子
(2) 高能電子+分子(或原子)→(受激原子、受激基團、游離基團) 活性基 團
(3) 活性基團+分子(原子)→生成物+熱
(4) 活性基團+活性基團→生成物+熱
從以上過程可以看出，電子***先從電場獲得能量，通過激發或電離將能量轉移到分子或原子中去，獲得能量的分子或原子被激發，同時有部分分子被電離，從而成為活性基團；之后這些活性基團與分子或原子、活性基團與活性基團之間相互碰撞后生成穩定產物和熱。另外，高能電子也能被鹵素和氧氣等電子親和力較強的物質俘獲，成為負離子。這類負離子具有很***的化學活性，在化學反應中起著重要的作用。
凈化原理
低溫等離子體技術處理污染物的原理為：在外加電場的作用下，介質放電產生的***量攜能電子轟擊污染物分子，使其電離、解離和激發，然后便引發了一系列復雜的物理、化學反應，使復雜***分子污染物轉變?yōu)楹?jiǎn)單小分子安全物質，或使有毒有***物質轉變成無毒無***或低毒低***的物質，從而使污染物得以降解去除。因其電離后產生的電子平均能量在10ev ，適當控制反應條件可以實現一般情況下難以實現或速度很慢的化學反應變得十分快速。作為環境污染處理***域中的一項具有極強潛在***勢的高新技術，等離子體受到了***內外相關學科界的高度關注。
應用
低溫等離子體技術在廢氣處理中的應用隨著工業經濟的發展，石油、制藥、油漆、印刷和涂料等行業產生的揮發性有機廢氣也日漸增多，這些廢氣不僅會在***氣中停留較長的時間，還會擴散和漂移到較遠的地方，給環境帶來嚴重的污染，這些廢氣吸入人體，直接對人體的健康產生極***的危***；另外工業煙氣的無控制排放使全球性的***氣環境日益惡化，酸雨(主要來源于工業排放的硫氧化物和氮氧化物) 的危***引起了各***的重視。由于***氣受污染而酸化，導致了生態環境的破壞，重***災難頻繁發生，給人類造成了巨***損失。因此選擇一種經濟、可行性強的處理方法勢在必行。
降解揮發性有機污染物(VOCs)傳統的處理方法如吸收、吸附、冷凝和燃燒等，對于低濃度的VOCs很難實現，而光催化降解VOCs又存在催化劑容易失活的問題，利用低溫等離子體處理VOCs可以不受上述條件的限制，具有潛在的***勢。但由于等離子體是一門包含放電物理學、放電化學、化學反應工程學及真空技術等基礎學科之上的交叉學科。因此, 目前能成熟的掌握該技術的單位非常的少。***部分宣傳采用低溫等離子技術處理廢氣的宣傳都不是真正意義上的低溫等離子廢氣處理技術。
簡單判斷方法
現在，各傳媒上宣傳低溫等離子廢氣凈化的產品和技術很多，可這些產品的宣傳***部分都是在炒低溫等離子體概念。如何判斷是否是真正意義上的低溫等離子體技術？可以用下面兩個簡單的規則來判斷，即使你不懂低溫等離子體技術也能判斷出是真是假。
(1) 在廢氣凈化的通道上必須充滿了低溫等離子體。這條規則判斷很簡單，只要用眼睛觀察一下處理通道是否充滿紫藍色的放電就可以直觀的了解是否是低溫等離子體了（需要注意的是不要將各種顏色的燈光當作電離子體放電）。如果在廢氣處理的通道上只零星的分布若干的放電點或線，則處理的效果是非常有限的，因?yàn)椋?**部分的(VOCs)氣體沒有進過低溫等離子體處理區域。
(2) 低溫等離子體處理系統必須要有一定的放電處理功率。通常需要在2～5瓦時/米3。即1000米3/時的風量需要處理的電功率為2KW～5KW。如果號稱1000米3/時的風量只需要幾十或幾百瓦的電功率，則***多也就是靜電(除塵)處理或局部處理而已。要想分解VOCs沒有一定的能量是不可能的。
凈化方法
等離子廢氣凈化器采用了******的吸附-分解-碳化 離心式抽風安裝***工藝技術設計,采用標準模塊設計等***點,是一種干法處理有機廢氣的凈化設備。它改變了使用活性碳材料的工藝技術,無需再生處理原料,無需專人負責,不產生二次污染,更換及維護保養方便。
低溫等離子體是繼固態、液態、氣態之后的物質***四態，當外加電壓達到氣體的放電電壓時，氣體被擊穿，產生包括電子、各種離子、原子和自由基在內的混合體。放電過程中雖然電子溫度很高，但重粒子溫度很低，整個體系呈現低溫狀態，所以稱為低溫等離子體。低溫等離子體降解污染物是利用這些高能電子、自由基等活性粒子和廢氣中的污染物作用，使污染物分子在極短的時間內發生分解，并發生后續的各種反應以達到降解污染物的目的。一般氣體放電，將會產生等離子，而這種放電現像就是通過某種機制使一個或者多個電子從氣體原理或分子中分離出來，形成氣體媒質，這種媒質就稱為電離氣體，如果外電場產生了電離氣體，傳導電流就形成了，這種現象就被稱為氣體放電。而這種凈化設備的技術，就是工業廢氣處理***的一種原理。
